Elastyczne dostosowywanie do Twoich projektów

Współczynniki podziału

Dostępne w konfiguracjach 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, a także w konfiguracjach zrównoważonych, takich jak 2×2, 2×4, 2×8, 2×16, 2×32, 2×64 dla architektur z podziałem wielopoziomowym.

Typy złączy

SC/APC (standard), SC/UPC, LC/APC, LC/UPC lub konfiguracje złączy mieszanych w celu dopasowania do sprzętu stacji czołowej, urządzeń ONT i istniejącej infrastruktury - lub określ „brak złącza” w przypadku spawania termojądrowego w szczelnych obudowach.

Rodzaje włókien

LG.657A1 (standard), G.657A2 (mniejszy promień zgięcia dla wyjątkowo-kompaktowych przestrzeni) lub G.652D w celu zapewnienia zgodności ze starszymi wersjami, wszystkie zgodne ze specyfikacjami ITU-T.

Długość włókna wejściowego/wyjściowego

Dostosuj od 0,5 m do 3 m lub określ niestandardowe długości, aby wyeliminować nadmierne zwijanie się w szafach lub zapewnić dodatkowy zasięg w przypadku skomplikowanych ścieżek prowadzenia.

Opcje średnicy włókna

Wybierz ciasny-bufor o grubości 0,9 mm do kabla krosowego do zastosowań wewnętrznych, 2,0 mm do wzmocnionych pigtaili zewnętrznych lub 3,0 mm do ochrony pancernej w trudnych warunkach.

Etykietowanie i identyfikacja portów

Niestandardowe numerowanie portów, etykietowanie sekwencyjne (np. „Port 1 z 32”), kodowane kolorami-odnogi umożliwiające szybką identyfikację pola oraz schematy alfanumeryczne zgodne ze standardami dokumentacji sieci.

Kształt opakowania

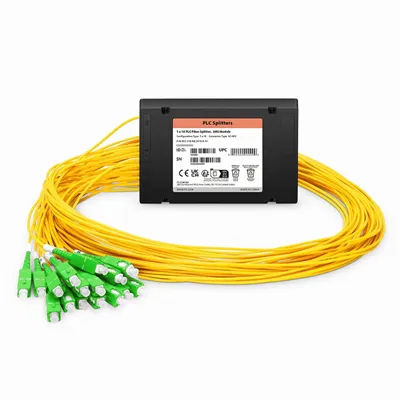

Oprócz minimodułów oferujemy gołe włókno (do bezpośredniego łączenia), kompaktową skrzynkę ABS, kasetę LGX (kompatybilną z szafą 19-calową), kasety-o dużej gęstości do integracji ODF/FDB oraz obudowę-do montażu w szafie 1U/2U z wysuwanymi-tacami.

Znakowanie OEM/ODM

Zastosuj logo swojej firmy, numery części, kody QR i niestandardowe etykiety na opakowaniach, - idealne dla integratorów systemów,-dystrybutorów marek własnych i wykonawców obsługujących wielu klientów.

Szczegółowe dane techniczne

Parametr	Wartość	Jednostka	Notatki
Współczynnik podziału	1×2	-	Symetryczny
Utrata wtrąceniowa	Mniejszy lub równy 4,1	dB	@1310/1490/1550 nm
Jednolitość	Mniejsza lub równa 0,4	dB	Pomiędzy portami wyjściowymi
Strata zwrotu	Większe lub równe 55	dB	Złącza SC/APC
PDL	Mniejsza lub równa 0,2	dB	Strata zależna-od polaryzacji
WDL	Mniejsze lub równe 0,3	dB	Strata zależna-od długości fali
TDL	Mniejsza lub równa 0,5	dB	Strata zależna-od temperatury
Kierunkowość	Większe lub równe 55	dB	Izolacja między portami
Robocza długość fali	1260-1650	nm	Pełne spektrum PON
Temperatura pracy	-40 do +85	stopień	Działanie w każdych-pogodach
Temperatura przechowywania	-40 do +85	stopień	Rozszerzony zakres temperatur
Wilgotność	0-95	%	Bez-kondensacji
Typ włókna	G.657A1	-	Zginanie-niewrażliwe na tryb jednomodowy
Liczba włókien	1 wejście, 2 wyjścia	-	Szczelny-bufor o grubości 900 μm
Typ złącza	SC/APC	-	Fabrycznie-zakończone
Wymiary	4×60×7	mm	Bezblokowy minimoduł
Waga	Mniejsze lub równe 5	g	Z wyłączeniem pigtaili światłowodowych
Zgodność	ITU-T G.657A1, Telcordia GR-1209, GR-1221	-	Standardy telekomunikacyjne

Cechy

Architektura minimodułów bez bloków

Wyeliminowanie sztywnych obudów metalowych lub plastikowych zmniejsza wagę o ponad 70% w porównaniu z tradycyjnymi rozdzielaczami skrzynkowymi ABS, dzięki czemu moduł ten idealnie nadaje się do środowisk-o ograniczonej przestrzeni, takich jak złącza montowane na słupach, podziemne sklepienia i-panele zarządzania światłowodami o dużej gęstości.

Odsłonięty chip PLC jest hermetycznie uszczelniony i wzmocniony mechanicznie zabezpieczeniem buforowym, co zapewnia trwałość bez objętości. Ekipy instalacyjne mogą w ciągu kilku sekund ustawić i zabezpieczyć moduł za pomocą opasek kablowych lub istniejących zacisków do tac, przyspieszając termin realizacji projektu i redukując koszty materiałów.

Ultra-Niska tłumienność wtrąceniowa Mniej niż lub równa 4,1 dB

Osiągnięcie tłumienności wtrąceniowej poniżej 4,1 dB przy długościach fal 1310/1490/1550 nm maksymalizuje dostępny budżet mocy dla transmisji w dół, co bezpośrednio przekłada się na dłuższe rozpiętości włókien, wyższe współczynniki podziału w architekturach kaskadowych lub dodatkowy margines systemu na przyszłe aktualizacje usług.

W przypadku operatorów planujących przebieg linii zasilających na dystansie ponad 20 km lub wdrażających XGS-PON przy mniejszych budżetach mocy każda dziesiąta dB ma znaczenie - ten rozdzielacz pozwala zachować krytyczny zapas mocy, zachowując jednocześnie spójność produkcyjną w poszczególnych partiach produkcyjnych.

Doskonała jednorodność Mniejsza lub równa 0,4 dB

Jednolitość mierzy maksymalną różnicę mocy pomiędzy portami wyjściowymi. Przy natężeniu mniejszym lub równym 0,4 dB, ten rozdzielacz zapewnia, że oba wyjścia otrzymają niemal identyczną siłę sygnału, eliminując „gorące” i „zimne” porty, które mogą powodować problemy z udostępnianiem lub degradację usług.

Dla planistów sieci oznacza to uproszczone obliczenia budżetu łącza, przewidywalną wydajność abonenta i zmniejszoną potrzebę kompensacji na-port lub wzmacniaczy optycznych. Taka jednolitość jest szczególnie cenna we wdrożeniach POL, gdzie setki punktów końcowych muszą zapewniać spójne doświadczenia użytkownika.

G.657A1 Zagięcie-Włókno niewrażliwe

Światłowód G.657A1 spełnia specyfikacje ITU-T dotyczące zmniejszonych strat-zginania w makro, tolerując promienie zgięcia do 10 mm przy znikomym wzroście tłumienia. Umożliwia to zespołom instalacyjnym prowadzenie pigtaili przez zatłoczone ścieżki, zwijanie ich nadmiaru w zwarte pętle i omijanie przeszkód bez obawy o degradację sygnału.

W szafach zewnętrznych narażonych na cykle termiczne i wibracje, włókno odporne na zginanie-zachowuje stabilną wydajność nawet wtedy, gdy tace do zarządzania włóknami przesuwają się lub osiadają w miarę upływu czasu. Szczelna-powłoka buforowa o grubości 900 μm zapewnia dodatkową ochronę mechaniczną i łatwość obsługi podczas spawania.

Fabrycznie-zakończone złącza SC/APC

Każdy pigtail wyjściowy jest-zakończony fabrycznie złączami SC/APC, wyposażonymi w styk fizyczny ustawiony pod kątem 8-stopni, który zapewnia stratę odbicia większą lub równą 55 dB, - krytyczną dla minimalizacji-odbić zwrotnych, które mogą pogorszyć transmisję typu upstream w trybie impulsowym w systemach PON.

Wstępnie-wypolerowane{1}}powierzchnie końców złączy są sprawdzane pod mikroskopem i interferometrem, aby zapewnić geometrię zgodną-z IEC, eliminując zmienność polerowania w terenie i awarie-związane ze złączem. Dla integratorów i wykonawców oznacza to szybsze instalacje, mniej narzędzi w ciężarówce i spójne, powtarzalne połączenia, które przechodzą testy akceptacyjne za pierwszym razem.

Temperatura robocza w każdych-pogodach

Splitter ten, przystosowany do pracy w zakresie temperatur roboczych od -40 do +85 stopni, wytrzymuje najcięższe ekstremalne warunki środowiskowe bez utraty wydajności.

Wdrożenia w niskich temperaturach-w klimacie północnym, instalacje pustynne o wysokich temperaturach w ciągu dnia oraz obiekty przemysłowe z cyklami termicznymi – wszystkie te elementy korzystają z komponentów zaprojektowanych z myślą o szerokiej stabilności termicznej.

Strata zależna od temperatury (TDL) jest utrzymywana na poziomie mniejszym lub równym 0,5 dB w całym zakresie, co gwarantuje, że marginesy łącza obliczone przy oddaniu do użytku pozostają ważne przez cały okres zmian sezonowych i dziesięcioleci żywotności.

Rozwiązania w zakresie łączności i topologie sieci

Umieszczenie w topologiach PON/FTTx

W typowej sieci GPON lub EPON terminal linii optycznej (OLT) w centrali generuje sygnały downstream w zakresie długości fal 1260–1650 nm.

Sygnały te przesyłane są światłowodem do-pierwszego stopnia rozdzielacza (takiego jak moduł 1×2), który dzieli moc optyczną na oddzielne ścieżki dystrybucji.

Każda ścieżka może kończyć się na dodatkowych rozdzielaczach lub prowadzić bezpośrednio do terminali sieci optycznej (ONT/ONU) w siedzibie abonenta.

Sygnały wychodzące z ONT są-multipleksowane z podziałem czasu i łączone z powrotem przez rozdzielacze do OLT.

Scentralizowana architektura podzielona

W przypadku scentralizowanych projektów z podziałem pojedynczy rozdzielacz PLC o wysokim-współczynniku (taki jak 1×32 lub 1×64) jest umieszczany w biurze centralnym, pomieszczeniu ze sprzętem stacji czołowej lub głównej rozdzielnicy, zapewniając bezpośrednie zasilanie wszystkich abonentów z jednej lokalizacji.

Bezblokowy rozdzielacz 1×2 służy jako pierwszy-stopień podziału w konfiguracjach kaskadowych, w których sygnał wyjściowy OLT jest dzielony na dwie główne ścieżki zasilania. Każda ścieżka łączy się następnie z dodatkowymi rozdzielaczami (np. 1×16 lub 1×32) zlokalizowanymi w odległych węzłach dystrybucyjnych lub szafkach ulicznych.

Ta topologia minimalizuje liczbę aktywnych portów wymaganych w obudowie OLT, upraszcza zarządzanie światłowodami na stacji czołowej i umożliwia operatorom stopniowe wdrażanie dodatkowych podziałów w miarę wzrostu liczby abonentów, - przy jednoczesnym zachowaniu dobrej--widoczności na potrzeby rozwiązywania problemów i-testowania reflektometrii optycznej w domenie czasu (OTDR).

Rozproszona architektura rozdzielona

Rozdzielacz rozproszony umieszcza rozdzielacze o niższych-stosunkach (takie jak 1×2, 1×4 lub 1×8) bliżej użytkowników końcowych - często w okolicznych skrzynkach agregacyjnych, w piwnicach budynków lub na piętrach paneli dystrybucyjnych - z końcowymi-podziałami etapów (1×8, 1×16) umieszczonymi w promieniu 500 metrów od abonentów.

Takie podejście zmniejsza liczbę włókien zasilających z centrali, obniża całkowite tłumienie wtrąceniowe poprzez skracanie poszczególnych łączy światłowodowych i umożliwia elastyczne przydzielanie abonentów bez zakłócania infrastruktury nadrzędnej.

Bezblokowy rozdzielacz 1×2 doskonale sprawdza się w tej roli: jego kompaktowa obudowa bez problemu mieści się w małych obudowach,-złącza wstępnie zakończone umożliwiają szybkie-szybkie połączenia krzyżowe z kablami abonenckimi, a niskie straty pozwalają zachować budżet na pozostałe stopnie kaskady.

W przypadku sieci kampusowych, centrów danych i wdrożeń POL w przedsiębiorstwach podział rozproszony zapewnia skalowalność modułową, lokalne rozwiązywanie problemów i łatwiejszą przyszłą rozbudowę wydajności.

Scenariusze zastosowań

Sieci dostępowe FTTx i FTTH

Bezblokowy rozdzielacz 1×2 służy jako pierwszy-stopień podziału światłowodu-do--wdrożeń domowych, dzieląc pojedyncze wyjście OLT na dwie ścieżki zasilania obsługujące oddzielne dzielnice lub kompleksy mieszkalne. Operatorzy odnoszą korzyści ze zmniejszonej liczby portów OLT, uproszczonego zarządzania światłowodami oraz możliwości stopniowego dodawania dodatkowych podziałów w miarę wzrostu zapotrzebowania abonentów.

Sieci kampusowe oparte na PON-

Uniwersytety, kampusy korporacyjne i budynki biurowe, w których znajduje się wielu-najemców, wdrażających GPON lub EPON na potrzeby ujednoliconych usług wideo-danych-głosowych, korzystają z rozdzielaczy 1×2 w punktach wejściowych do budynków lub w węzłach agregacji pięter. Kompaktowa konstrukcja minimodułu pasuje do istniejących szaf telekomunikacyjnych, pionowych stojaków kablowych i stojaków na sprzęt bez konieczności stosowania dodatkowego sprzętu montażowego.

Pasywna optyczna sieć LAN (POL)

Hotele, szpitale, obiekty rządowe i duże budynki biurowe wykorzystujące architekturę POL w celu zmniejszenia zużycia energii, złożoności okablowania i przestrzeni na wyposażenie, wdrażają bezblokowe rozgałęźniki w całej infrastrukturze okablowania strukturalnego. Konfiguracja 1×2 umożliwia zrównoważony rozkład obciążenia na skrzydłach lub podłogach budynku.

Połączenia wzajemne centrum danych

Centra danych wykorzystują rozgałęźniki PLC do wykorzystania sygnałów optycznych w celu monitorowania wydajności, analizy protokołów i kontroli bezpieczeństwa bez zakłócania ruchu produkcyjnego. Rozgałęźnik 1×2 dzieli sygnał, wysyłając jedno wyjście do sprzętu docelowego, a drugie do przyrządów testowych lub analizatorów widma optycznego. Wysoka strata odbiciowa i niski poziom PDL zapewniają jakość sygnału.

Nakładka wideo CATV i RF

Operatorzy telewizji kablowej świadczący analogowe lub cyfrowe usługi wideo w sieciach PON używają rozgałęźników do dystrybucji nakładanych sygnałów wideo RF 1550 nm wraz z usługami transmisji danych. Szeroki zakres długości fal (1260–1650 nm) i niski poziom WDL zapewniają przejrzyste i wolne od zniekształceń przesyłanie wideo. Konstrukcja bez bloków umożliwia integrację z węzłami łączącymi stacji czołowej.

Zewnętrzna dystrybucja światłowodów

Szafy-na poziomie ulicy, obudowy-montowane na słupach i skarbce podziemne korzystają z kompaktowych rozmiarów i wytrzymałej konstrukcji minimodułu. Ekipy instalacyjne mogą zamontować rozdzielacz bezpośrednio na korytkach połączeniowych za pomocą opasek kablowych lub podkładek samoprzylepnych, eliminując potrzebę stosowania nieporęcznych wsporników montażowych. Odporność na każdą-pogodową temperaturę zapewnia niezawodne działanie.

Budowa ogrodzeń wejściowych

W budynkach wielo-mieszkalnych (MDU), budynkach biurowych i wieżowcach-mieszkalnych stosuje się małe skrzynki-montowane na ścianie lub-wpuszczane w powierzchnię do dystrybucji światłowodów na poziomie-podłogi. Bezblokowy rozgałęźnik o wymiarach 4×60×7 mm maksymalizuje przestrzeń użytkową w tych kompaktowych obudowach, umożliwiając projektantom upakowanie większej funkcjonalności w mniejszych, mniej rzucających się w oczy obudowach.

Wdrożenia tymczasowe

W przypadku szybkiego wdrażania sieci, operacji odzyskiwania po awarii lub tymczasowej łączności w przypadku zdarzeń, charakter-i-pluguj wstępnie zakończonych rozgałęźników przyspiesza wdrażanie. Wykonawcy mogą szybko połączyć przenośny sprzęt OLT, tymczasowe węzły dystrybucyjne i terminale abonenckie przy minimalnej liczbie narzędzi i przeszkoleniu.

Obiekty przemysłowe

Środowiska przemysłowe o trudnych warunkach korzystają z wytrzymałej konstrukcji splittera i szerokiego zakresu temperatur. Obudowa bez bloków mieści się w kompaktowych szafach sterowniczych, a światłowód odporny na zginanie umożliwia ciasne prowadzenie w urządzeniach przemysłowych. Złącza zakończone fabrycznie-zapewniają niezawodne działanie w środowiskach-podatnych na wibracje.
