Proces montażu kabla światłowodowego
Doskonałość produkcji w sześciu kluczowych kategoriach komponentów
Wprowadzenie: Podstawa nowoczesnej łączności
W dzisiejszym hiperpołączonym świecie zapotrzebowanie na-szybką i niezawodną transmisję danych nigdy nie było większe. Za każdą płynną wideokonferencją, każdą-transakcją w chmurze i każdą usługą przesyłania strumieniowego kryje się złożona sieć komponentów światłowodowych wytwarzanych w wyniku-precyzyjnych procesów inżynieryjnych.
Zrozumienie procesu montażu kabla światłowodowego jest niezbędne dla przedsiębiorstw, dostawców usług telekomunikacyjnych, operatorów centrów danych i integratorów sieci, którzy chcą zbudować solidną,-przyszłościową infrastrukturę.
W tym obszernym przewodniku omówiono metodologie produkcji, standardy kontroli jakości i najlepsze praktyki branżowe w sześciu podstawowych kategoriach komponentów światłowodowych: światłowodowe kable krosowe, rozdzielacze optyczne, adaptery światłowodowe, obudowy światłowodowe, akcesoria sprzętowe do światłowodów i złącza światłowodowe. Każda sekcja dotyczy konkretnych problemów klientów, podkreślając jednocześnie przewagi konkurencyjne, które odróżniają-wiodących producentów w branży od standardowych dostawców.
Przeglądaj kategorie komponentów
Akcesoria sprzętowe do światłowodów: niezbędne elementy pomocnicze

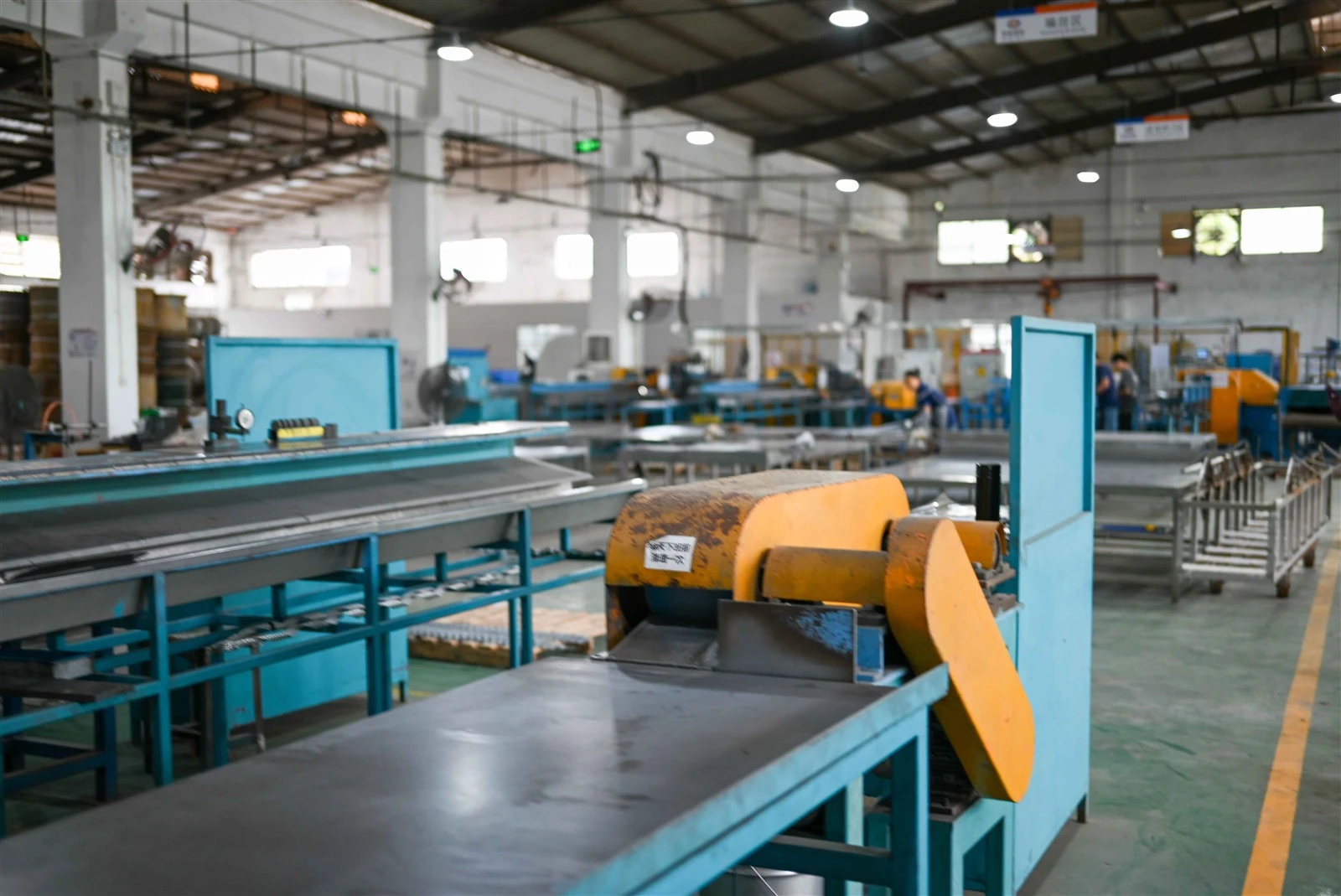

Zróżnicowana produkcja komponentów
Kompletny proces montażu kabla światłowodowego zależy od licznych komponentów sprzętowych, z których każdy jest produkowany zgodnie z rygorystycznymi standardami:

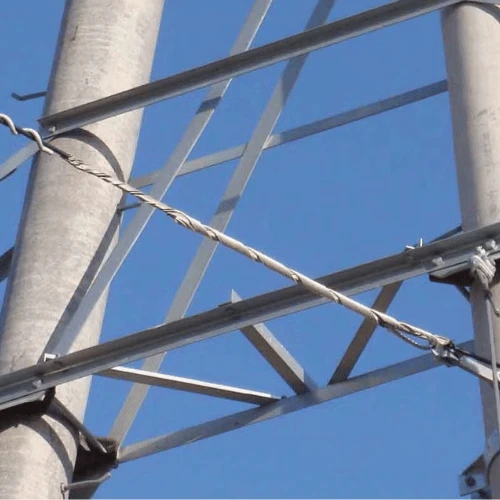

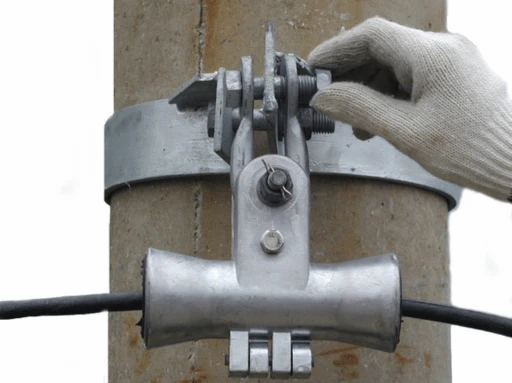

Zaciski zawieszenia i zaciski-końca martwego
Funkcja strukturalna
Zaciski te zapewniają niezawodne mechaniczne wsparcie i zakończenie napowietrznych i zewnętrznych kabli światłowodowych.
Zaciski do zawieszania utrzymują właściwy zwis i ustawienie kabla wzdłuż rozpiętości, natomiast zaciski{0}}od końca służą jako końcowe punkty kotwiczenia na zakończeniach lub przejściach między biegunami.
Materiał i konstrukcja
Każdy element jest precyzyjnie-wykonany ze stali nierdzewnej lub stopu aluminium, co zapewnia wysoką wytrzymałość na rozciąganie i doskonałą odporność na korozję.
Dodawane są wkładki elastomerowe lub polimerowe, które zapobiegają ślizganiu się kabla i chronią powłokę przed ścieraniem lub zgniataniem.
Wydajność i trwałość
Zaciski te, zaprojektowane z myślą o długotrwałej-pracy w terenie, wytrzymują napięcie, wibracje i narażenie na czynniki środowiskowe bez deformacji lub utraty przyczepności.
Ich solidna konstrukcja zapewnia stabilną pracę pod obciążeniem wiatrem, lodem i wahaniami temperatury typowymi dla instalacji zewnętrznych.
Zaciski do drutu opadowego
Aplikacja
Stosowany w instalacjach FTTH i instalacjach naziemnych do mocowania kabli o małej-średnicy do słupów lub fasad.
Zapewniają odciążenie i zapobiegają naprężeniom w punktach wejścia kabla.
Skład materiału
Wykonane ze stali nierdzewnej przy użyciu precyzyjnych technik tłoczenia i formowania.
Opcjonalne wkładki polimerowe lub elastomerowe zapewniają dodatkową przyczepność i ochronę kabla.
Wydajność w terenie
Odporność na korozję i zmęczenie mechaniczne-w długotrwałym środowisku zewnętrznym.
Zapewnij stałą siłę trzymania bez uszkadzania delikatnych kabli światłowodowych.

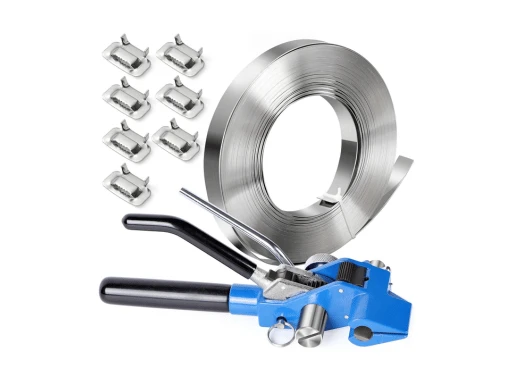

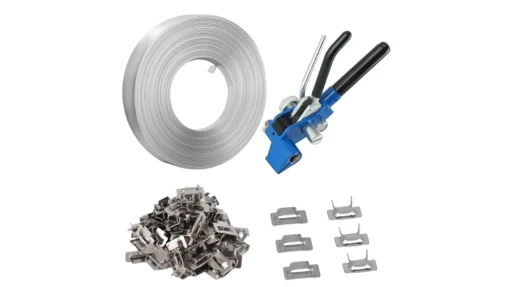

Paski, klamry i narzędzia do opasywania ze stali nierdzewnej
Funkcja systemu
Dostarczaj bezpieczne rozwiązania mocujące do sprzętu-montowanego na słupie, zacisków i wsporników kablowych.
Umożliwia szybkie, ustandaryzowane instalacje na różnych podporach konstrukcyjnych.
Materiał i projekt
Taśmy i klamry ze stali nierdzewnej (gatunki 304/316) zapewniają wysoką wytrzymałość na rozciąganie i odporność na warunki atmosferyczne.
Narzędzia do opasywania są wyposażone w ergonomiczne mechanizmy napinające i tnące, zapewniające efektywne wykorzystanie w terenie.
Niezawodność
Zachowaj bezpieczne, odporne na wibracje-zamknięcie przy dużym obciążeniu i wahaniach temperatury.
Uprość konserwację i rekonfigurację w przypadku dużych-instalacji zewnętrznych.

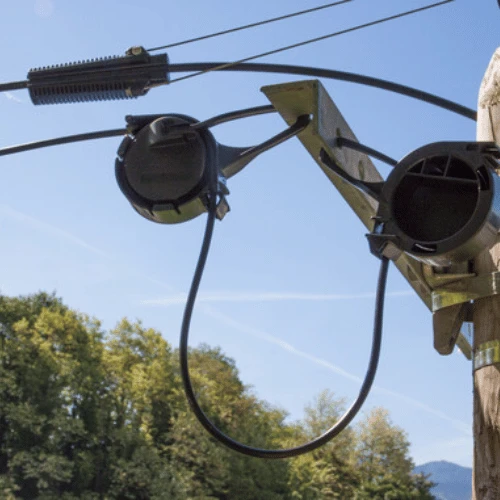

Wsporniki na słupy, haki i uchwyty ścienne
Cel i zastosowanie
Służą jako interfejsy strukturalne pomiędzy sprzętem kablowym a infrastrukturą pomocniczą.
Umożliwiają elastyczne prowadzenie i pozycjonowanie kabli światłowodowych na słupach, ścianach lub szafach.
Budowa i wykończenie
Produkowane ze stali ocynkowanej lub nierdzewnej, zapewniającej doskonałą ochronę przed korozją.
Precyzyjne spawanie i obróbka zapewniają stabilne ustawienie i łatwą instalację.
Długoterminowa-stabilność
Zachowaj integralność w trudnych warunkach zewnętrznych, w tym w ekspozycji na promieniowanie UV, mgłę solną i wilgoć.
Zapewnia stałą nośność-i jednolitość wizualną w centrach danych lub w środowiskach zewnętrznych.
Ochrona i identyfikacja
Powłoki ochronne i obróbka powierzchni
Elementy metalowe, takie jak zaciski, wsporniki i paski, poddawane są zaawansowanej obróbce powierzchniowej, aby zapewnić-długoterminową odporność na korozję.
Procesy-cynkowania ogniowego, elektropolerowania-lub pasywacji tworzą warstwy zabezpieczające przed utlenianiem, wilgocią i narażeniem chemicznym.
Zabiegi te utrzymują integralność strukturalną i spójność estetyczną w środowiskach zewnętrznych i przemysłowych.
Znaki identyfikacyjne i identyfikowalności
Każdy metalowy element może zostać-wytrawiony laserowo, wytłoczony lub wygrawerowany trwałymi kodami identyfikacyjnymi, numerami partii lub numerami instalacji.
Oznaczenia te są odporne na ścieranie, ciepło i promieniowanie UV,-zapewniając identyfikowalność przez cały okres użytkowania elementu.
Niestandardowe opcje etykietowania umożliwiają szybkie rozpoznawanie pola i zarządzanie zasobami w dużych sieciach wdrożeniowych.
Typowe typy akcesoriów sprzętowych
zacisk zawieszenia włókien
Zacisk drutu opadającego do kabla antenowego
pasek ze stali nierdzewnej
Narzędzie do opasywania ze stali nierdzewnej
klamra ze stali nierdzewnej
zacisk ślepego zaułka
Wspieranie wydajnej instalacji i konserwacji
Dla wykonawców instalacji
Wydajność i niezawodność instalacji mechanicznej bezpośrednio decydują o wydajności i bezpieczeństwie projektu.
- Wstępnie-skonfigurowane zestawy sprzętu do zastosowań związanych z zawieszeniem,-ślepymi zaułkami i przewodami odgałęzionymi.
- Standaryzowane interfejsy metalowe kompatybilne ze słupami, wspornikami i systemami opasek.
- Jasne wytyczne montażowe zapewniające prawidłowe naprężenie i rozkład obciążenia.
- Akcesoria ze stali nierdzewnej-pakowane zbiorczo zapewniają-wydajność wdrażania na dużą skalę.
Dla zarządców infrastruktury i obiektów
Długoterminowa-organizacja, wygląd i elastyczność strukturalna mają kluczowe znaczenie w przypadku sieci światłowodowych w centrach danych i obiektach zewnętrznych.
- Modułowe systemy zacisków i wsporników umożliwiające skalowalną rozbudowę sieci.
- Wykończenia-odporne na korozję zapewniają stałą estetykę i minimalną konserwację.
- Metalowe komponenty oznaczone-kolorami lub oznakowane w celu szybkiej identyfikacji trasy.
- Wysokiej jakości-zespoły ze stali nierdzewnej ułatwiające profesjonalną prezentację w przestrzeniach technicznych.
Dla personelu konserwacyjnego i terenowego
Trwałość i łatwość wymiany minimalizują przestoje i upraszczają obsługę-na miejscu.
- Wymienne konstrukcje zacisków umożliwiające szybką wymianę komponentów w terenie.
- Znormalizowane wymiary okuć zmniejszające zapasy części zamiennych.
- Wyraźne oznaczenia mechaniczne umożliwiające szybką identyfikację podczas rozwiązywania problemów.
- Kompleksowa dokumentacja pomocnicza zapewniająca bezpieczną i wydajną konserwację.

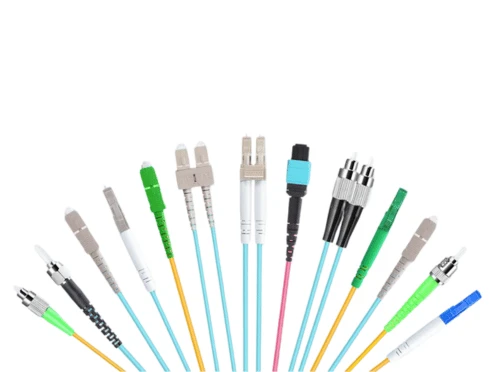

Patchcordy światłowodowe (zworki): produkcja precyzyjnych połączeń
Zrozumienie procesu produkcyjnego

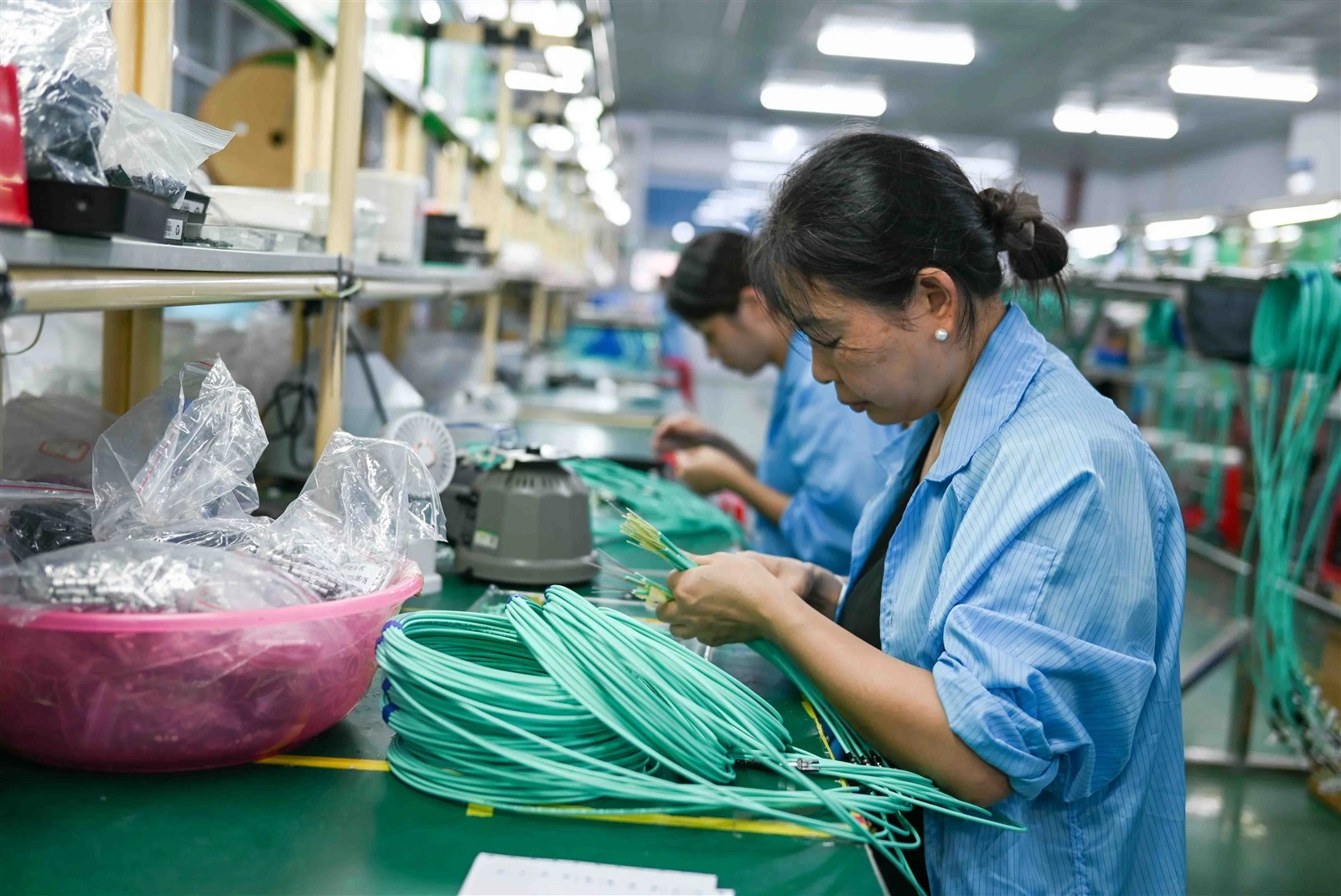

Proces montażu kabla światłowodowego do patchcordów rozpoczyna się od starannego doboru i przygotowania materiału. Producenci premium korzystają z wysokiej jakości-światła światłowodowego-zazwyczaj jedno-modowego (OS2) lub wielomodowego (OM3, OM4, OM5)-pochodzącego od certyfikowanych dostawców. Przepływ pracy w produkcji obejmuje kilka krytycznych etapów:
Przygotowanie kabli i zdejmowanie izolacji
Proces usuwania płaszcza zewnętrznego wymaga specjalistycznych, precyzyjnych narzędzi, które zapobiegają uszkodzeniom leżących pod spodem warstw buforowych i rdzeni włókien. Zautomatyzowane maszyny do usuwania izolacji, skalibrowane na dokładną głębokość, zapewniają spójne wyniki w przypadku tysięcy zespołów dziennie. Ten etap decyduje o jakości podłoża całego produktu.
Zakończenie złącza
Mocowanie złącza stanowi najbardziej krytyczną fazę produkcji kabla krosowego. W branży dominują dwie podstawowe metodologie:
Metoda epoksydowa i polska
Mechaniczne łączenia i-wstępnie wypolerowane złącza
Testowanie i walidacja jakości
Każdy kabel krosowy przechodzi kompleksowe protokoły testowe, w tym:
Pomiar strat wtrąceniowych
Weryfikacja strat zwrotnych
Zakończ-kontrolę geometrii powierzchni
Testowanie siły rozciągania
Rozwiązywanie problemów klientów
Dla menedżerów IT w przedsiębiorstwie
Główny problem dotyczy przestojów sieci i niespójnej wydajności.
- Zestawy-przetestowane, podłącz-i-działaj
- Produkty-oznaczone kolorami i wyraźnie oznakowane
- Rozszerzone gwarancje z danymi testowymi
- Opcje płaszcza halogenowego o niskiej-emitacji dymu-
Dla Operatorów Data Center
Gęstość, łatwość zarządzania i przyszła skalowalność wpływają na decyzje zakupowe.
- Rozwiązania o ultra-wysokiej-gęstości
- Wyginaj-niewrażliwe opcje światłowodów
- Rozwiązania wielowłóknowe MTP/MPO
- Kompleksowe zarządzanie włóknami
Dla dostawców usług telekomunikacyjnych
Koszt-na-port i-długoterminowa niezawodność decydują o wykonalności projektu.
- Zautomatyzowane linie produkcyjne
- Opcje hartowania środowiskowego
- Możliwość dostosowania długości
- Ceny hurtowe z elastyczną dostawą
Rozgałęźniki światłowodowe: precyzyjna technologia dystrybucji światła
Technologie i procesy produkcyjne
Rozgałęźniki optyczne reprezentują wyrafinowane komponenty pasywne, które dzielą sygnały optyczne na wiele wyjść. Proces montażu kabla światłowodowego do rozgałęźników wykorzystuje dwa różne podejścia technologiczne:

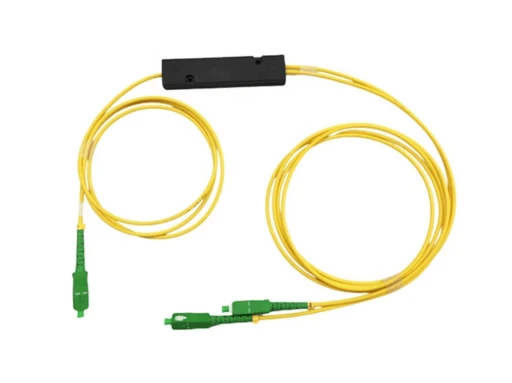

Produkcja rozdzielaczy ze stożkiem dwustożkowym (FBT).
Technologia FBT opiera się na procesach fuzji termicznej udoskonalanych przez dziesięciolecia. Sekwencja produkcyjna obejmuje:
Przygotowanie błonnika
Wiele włókien optycznych (zwykle 2-32 żyły) jest usuwanych z powłok buforowych i dokładnie czyszczonych przy użyciu alkoholu izopropylowego i materiałów niepozostawiających włókien. Precyzyjne ułożenie włókien za pomocą specjalistycznych uchwytów zapewnia optymalną skuteczność sprzęgania.
Fuzja i zwężanie
Przygotowane włókna umieszcza się blisko siebie i poddaje kontrolowanemu działaniu ciepła z precyzyjnych palników gazowych lub elektrycznych elementów grzejnych. Gdy włókna miękną, są one jednocześnie rozciągane za pomocą etapów mikro-pozycjonowania, tworząc zwężający się obszar łączenia, w którym światło przechodzi między rdzeniami.
Ochrona i opakowanie
Delikatny, stopiony obszar jest chroniony w szklanej rurce z podłożem wypełnionej żelem o-współczynniku-załamania światła, a następnie zamknięty w opakowaniu ze stali nierdzewnej-w celu ochrony mechanicznej.

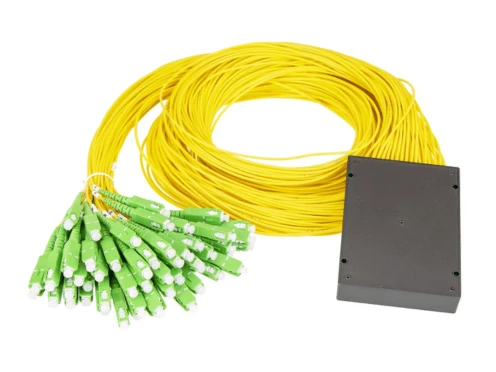

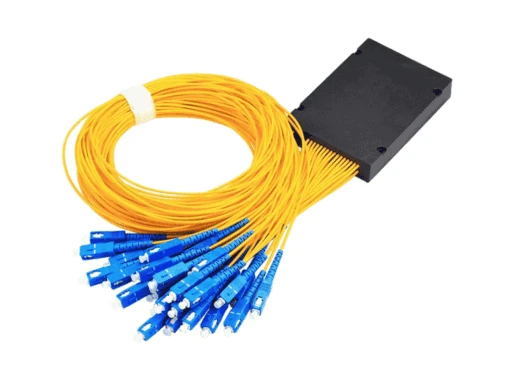

Produkcja rozdzielaczy planarnych obwodów świetlnych (PLC).
Technologia PLC reprezentuje zaawansowane podejście do podziału optycznego, wykorzystujące techniki wytwarzania półprzewodników:
Przygotowanie podłoża waflowego
Krzemionka-o wysokiej czystości-na-płytkach krzemowych jest poddawana precyzyjnemu czyszczeniu i przygotowaniu powierzchni. Jakość podłoża ma bezpośredni wpływ na spójność wydajności procesu montażu gotowego kabla światłowodowego.
Formacja falowodu
Procesy fotolitograficzne osadzają i modelują warstwy falowodów optycznych. Chemiczne osadzanie z fazy gazowej (CVD) tworzy precyzyjne profile współczynnika załamania światła, które kierują światło przez zaprojektowane ścieżki.
Krojenie w kostkę i mocowanie włókien
Poszczególne chipy PLC są oddzielane poprzez precyzyjne operacje krojenia w kostkę. Włókna wejściowe i wyjściowe są dopasowywane do portów falowodu przy użyciu technik aktywnego ustawiania i trwale połączone.
Montaż modułu
Chipy PLC z dołączonymi światłowodami są pakowane w kompaktowe obudowy,-często zminiaturyzowane kasety lub moduły ABS,-nadające się do integracji z różnymi architekturami sieci.
Rozwiązywanie kluczowych wyzwań klientów
Dla projektantów sieci FTTH
Wyzwanie polega na osiągnięciu-opłacalnego zasięgu abonenta przy jednoczesnym zachowaniu jakości sygnału.
- Jednolite współczynniki podziału przy ścisłych specyfikacjach tłumienności wtrąceniowej
- Praca na szerokiej długości fali, obsługująca wiele usług
- Kompaktowe obudowy umożliwiające gęstą integrację
- Stabilność temperatury (-40 stopni do +85 stopni)
Dla architektów sieci centrów danych
Wdrożenia pasywnych optycznych sieci LAN (POL) wymagają wyjątkowej niezawodności i skalowalności.
- Zerowe zużycie energii eliminujące wymagania dotyczące chłodzenia
- Exceptional reliability (MTBF >20 lat)
- Elastyczne konfiguracje kaskadowe umożliwiające rozbudowę
- Wstępnie-połączone rozwiązania przyspieszające wdrażanie
Dla menedżerów kampusów korporacyjnych
Ograniczenia budżetowe i możliwości wdrażania etapowego wpływają na decyzje.
- Mieszane opcje współczynnika podziału optymalizujące budżety linków
- Moduły-do instalowania w terenie, obsługujące dodatki przyrostowe
- Obszerna dokumentacja z danymi testowymi
- Ekonomiczna-ochrona przed starzeniem się

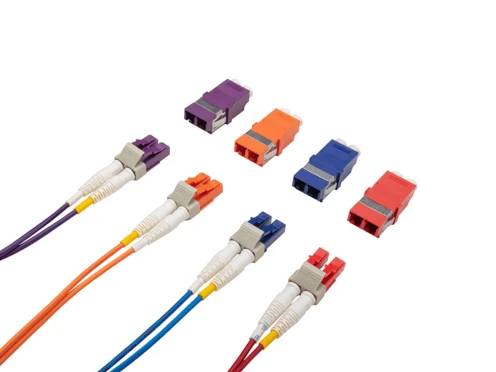

Adaptery światłowodowe: interfejs połączenia krytycznego
Precyzyjna produkcja zapewniająca bezproblemową łączność
Adaptery światłowodowe (zwane także łącznikami lub tulejami współpracującymi) służą jako fizyczny interfejs między złączami, dzięki czemu ich precyzja ma kluczowe znaczenie dla ogólnej wydajności systemu. Proces montażu kabla światłowodowego dla adapterów wymaga rygorystycznych tolerancji:
Produkcja komponentów
Precyzyjna produkcja tulei
Sercem każdego adaptera jest tuleja wyrównująca-zazwyczaj dzielona-ceramiczna tuleja z tolerancją średnicy wewnętrznej mierzoną w mikronach. Tuleje ceramiczne z tlenku cyrkonu poddawane są precyzyjnemu procesowi szlifowania, uzyskując błędy koncentryczności poniżej 0,5 μm. Dzielona konstrukcja pozwala na niewielkie odkształcenie elastyczne, umożliwiając włożenie tulejki przy jednoczesnym zachowaniu precyzyjnego wyrównania.
Produkcja obudowy
Obudowy adapterów są produkowane w procesie-precyzyjnego formowania wtryskowego lub obróbki CNC. Materiały obejmują polimery-odporne na uderzenia (PBT, nylon) do standardowych zastosowań lub wytrzymałe obudowy metalowe do trudnych warunków. Konstrukcja obudowy musi zapewniać wyrównanie tulei, zapewniając jednocześnie bezpieczne mocowanie złącza i prawidłowe kluczowanie.
Montaż i kalibracja
Zautomatyzowane linie montażowe umieszczają tuleje w obudowach z kontrolowanymi siłami ściskającymi. Stacje kontroli jakości sprawdzają, czy siły wkładania/wyciągania mieszczą się w określonych zakresach (zwykle siła wkładania 2–10 N). Ten kontrolowany proces montażu kabla światłowodowego zapewnia spójne cykle łączenia złączy przekraczające 1000 włożeń.

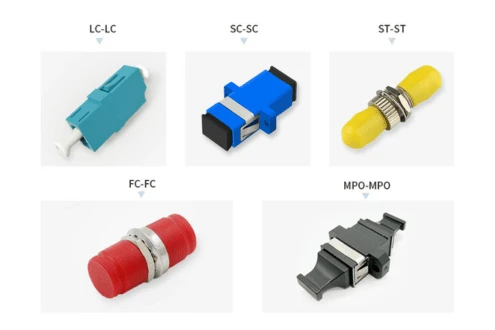

Specjalizacja typu adaptera
Różne standardy złączy wymagają unikalnych konstrukcji adapterów:
Adaptery SC, LC, FC
Wykorzystaj ceramiczne dzielone-tulejki do precyzyjnego ustawiania złączy pojedynczych włókien w standardowych zastosowaniach.
Adaptery MPO/MTP
Możliwość wyrównania wielu-włókien za pomocą precyzyjnych kołków prowadzących do zastosowań o dużej-gęstości.
Adaptery hybrydowe
(LC-SC, LC-FC) wymagają specjalistycznych tulejek łączących różne rozmiary tulejek i typy złączy.
Wytrzymałe adaptery
Zintegruj osłony przeciwpyłowe, obudowy ochronne i uszczelnienia środowiskowe w trudnych warunkach.
Spełnianie różnorodnych wymagań klientów
Dla producentów sprzętu sieciowego
Integracja, niezawodność i wybór adaptera napędu.
- Płyty adaptera-do montażu panelowego o standardowych wymiarach LGX
- Rozwiązania o dużej-zagęszczeniu-portów, maksymalizujące-przestrzeń na panelu przednim
- Opcje oznaczone kolorami-ułatwiające zarządzanie włóknami
- Zintegrowane mechanizmy żaluzji chroniące przed zanieczyszczeniami
Do zastosowań wojskowych i lotniczych
Ekstremalna odporność na warunki środowiskowe i niezawodność-o znaczeniu krytycznym nie podlegają-negocjacjom.
- Adaptery z certyfikatem MIL-SPEC spełniające rygorystyczne specyfikacje
- Technologia wiązki rozszerzonej odporna na zanieczyszczenia
- Hermetycznie zamknięte konstrukcje chroniące przed wilgocią
- Konstrukcja odporna na wibracje i-wstrząsy
Dla Centrali Telekomunikacji
Gęstość, dostępność i-długoterminowa konserwacja decydują o infrastrukturze.
- Panele o bardzo-wysokiej-gęstości obsługujące 144+ porty na jednostkę stelażową
- Wyciągane-kasety umożliwiające łatwy dostęp
- Opcje adaptera kątowego zmniejszające wymagania dotyczące promienia zgięcia
- Płyty wymienne-w terenie, wspierające migrację technologii

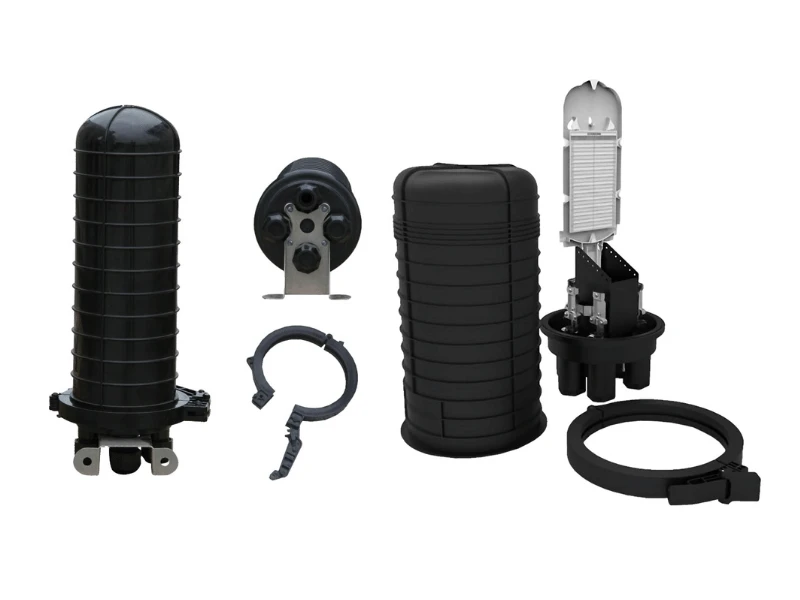

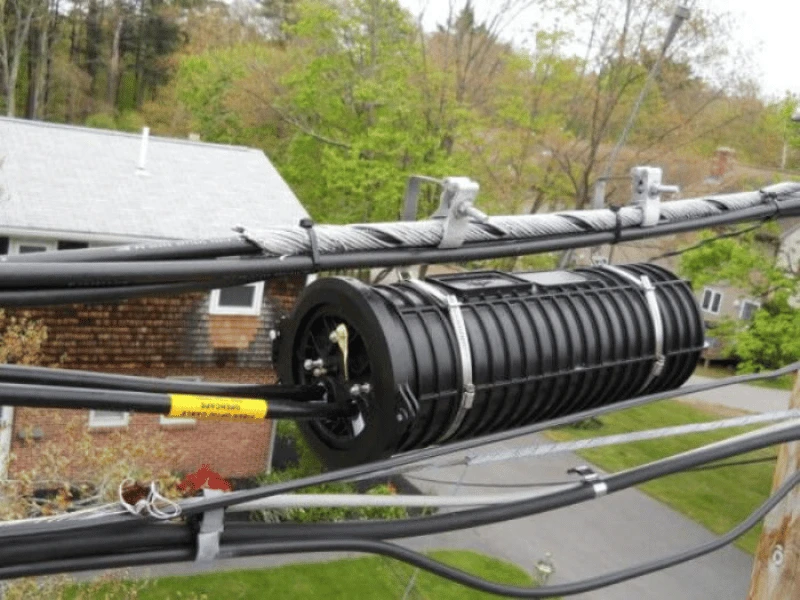

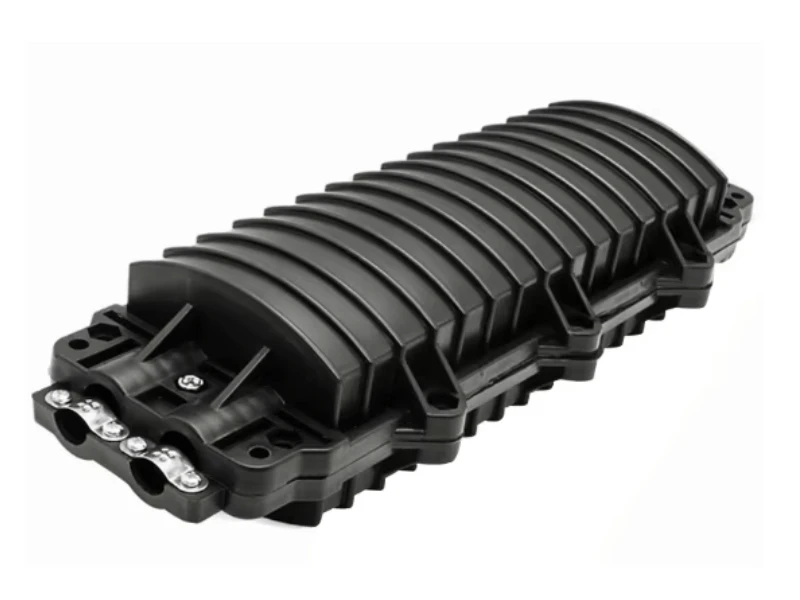

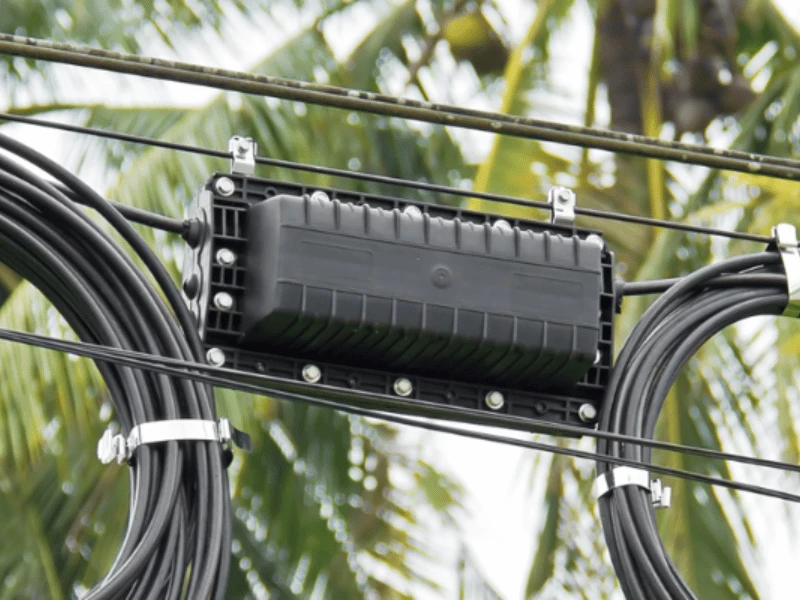

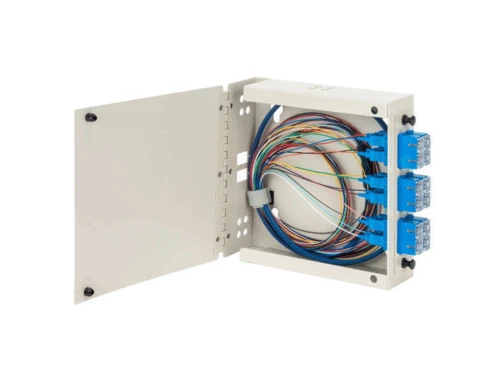

Obudowy światłowodowe: ochrona infrastruktury krytycznej
Kompleksowa produkcja obudów
Obudowy światłowodowe służą jako osłona spawów, rozgałęźników i połączeń wzajemnych. Proces montażu kabla światłowodowego w obudowach równoważy ochronę, dostępność i zarządzanie:
Projektowanie i inżynieria
Analiza środowiskowa
Projekt obudowy rozpoczyna się od dokładnej oceny środowiska-rozmieszczenia wewnątrz i na zewnątrz, zakresów temperatur, narażenia na wilgoć, promieniowanie UV i potencjalnych uderzeń mechanicznych. Analiza ta określa wybór materiału i wymagania dotyczące uszczelnienia.
Planowanie wydajności
Producenci projektują obudowy mieszczące określoną liczbę włókien (zazwyczaj 12–288 lub więcej włókien) z odpowiednią konfiguracją tacek połączeniowych, funkcjami kontroli promienia i możliwością przyszłej rozbudowy. Wewnętrzny system organizacji stanowi krytyczny aspekt procesu montażu kabla światłowodowego.
Etapy produkcji
Przetwarzanie materiałów
Obudowy są wykonane z materiałów-odpornych na korozję, w tym z tworzyw sztucznych ABS, poliwęglanu, stali nierdzewnej lub aluminium, w zależności od wymagań zastosowania. Elementy blaszane poddawane są procesom precyzyjnego formowania, spawania i obróbki powierzchni.
Uszczelnianie i odporność na warunki atmosferyczne
Rowki w uszczelkach są precyzyjnie obrobione, aby pomieścić-wysokiej jakości materiały uszczelniające (zwykle EPDM lub silikon). Porty wejściowe kabli integrują systemy odciążające z uszczelnieniem środowiskowym-często osiągając stopień ochrony IP68 odpowiedni do bezpośredniego zakopania w ziemi lub instalacji napowietrznej.

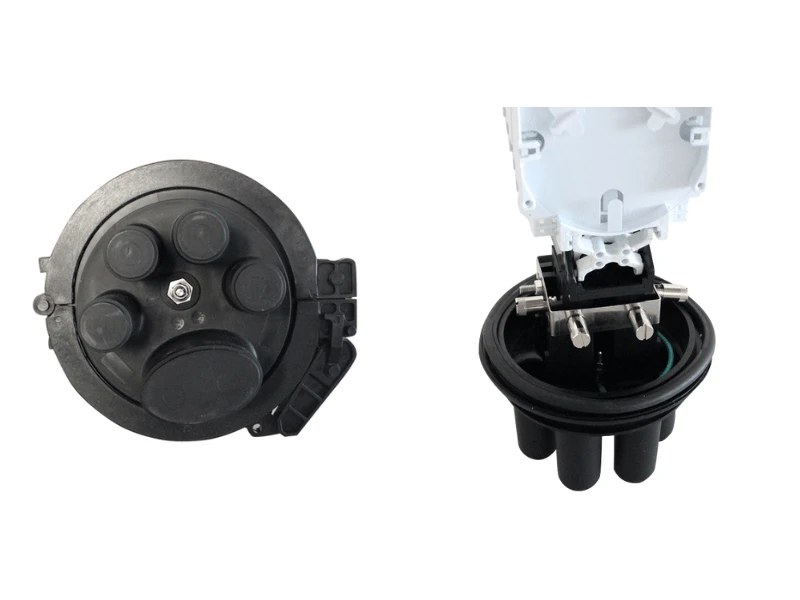

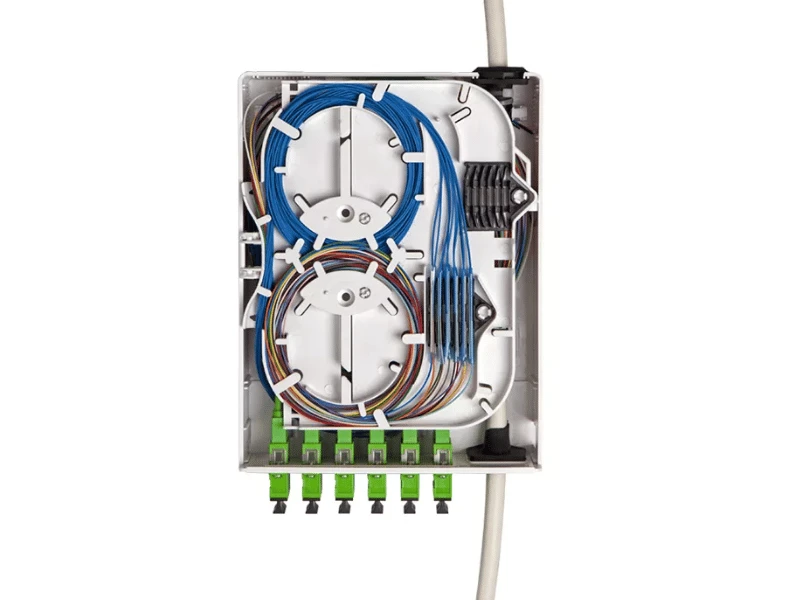

Montaż wyposażenia wewnętrznego
Tace połączeniowe, prowadnice kontroli promienia i funkcje zarządzania kablami są zintegrowane podczas końcowego montażu. Rurki termokurczliwe, mechaniczne uchwyty złączy i elementy montażowe rozdzielacza są rozmieszczone tak, aby zapewnić optymalną dostępność podczas instalacji i konserwacji.
Walidacja jakości
Testy środowiskowe potwierdzają wydajność obudowy:
Ochrona przed wnikaniem
Weryfikacja stopnia ochrony IP poprzez test zanurzenia w kurzu i wodzie
01
Cykl termiczny
Walidacja w określonym zakresie temperatur roboczych
02
Odporność na promieniowanie UV
Testowanie obudów zewnętrznych (zwykle 1,000+ godzin)
03
Naprężenie mechaniczne
Testowanie odporności na upadki, wibracje i uderzenia
04
Typy obudów według zastosowania
Obudowy do montażu na ścianie wewnętrznej-Montaż
Przeznaczony do obiektów wejściowych w przedsiębiorstwach i budynkach o przepustowościach od 12 do 288 włókien.
Obudowy na postumentach zewnętrznych
Odporne na warunki atmosferyczne konstrukcje punktów dystrybucyjnych FTTH o stopniu ochrony IP68 i ochronie przed gryzoniami.
Obudowy do montażu w szafie-
Opcje 19- i 23-calowe do zastosowań w centrach danych i pomieszczeniach ze sprzętem w konfiguracjach o dużej gęstości.
Obudowy antenowe
Lekkie, ale trwałe obudowy do zastosowań-montowanych na słupach z bezpiecznym zarządzaniem kablami.
Sprostanie wyzwaniom związanym z instalacją i konserwacją
Dla zewnętrznych zespołów konstrukcyjnych zakładów
Wydajność instalacji w terenie i-długoterminowa dostępność decydują o powodzeniu projektu.
Systemy wejściowe-bez narzędzi
Skrócenie czasu i złożoności instalacji
Wyraźnie oznaczone porty
Z fabrycznie-zainstalowanymi pierścieniami uszczelniającymi
Zintegrowane organizery splotów
Z systemami identyfikacji-kodowanymi kolorami
Kieszenie na dokumentację
Ochrona zapisów instalacji
Do zarządzania budynkami
Integracja estetyczna i zgodność z wymogami bezpieczeństwa decydują o wyborze obudów wewnętrznych.
Zamykane naścienne-Obudowy do montażu
Profesjonalny wygląd w środowiskach biurowych
Obudowy do montażu w szafie-
Standardowy montaż 19-calowy zapewniający efektywne wykorzystanie przestrzeni
Przezroczyste osłony
Umożliwia kontrolę wzrokową bez otwierania
Materiały-ognioodporne
Spełnianie przepisów bezpieczeństwa budowlanego
W przypadku wdrożeń łączy szerokopasmowych na obszarach wiejskich
Najważniejsze są-efektywność kosztowa i odporność na trudne warunki środowiskowe.
Ekonomiczne obudowy zewnętrzne-o parametrach znamionowych
Zoptymalizowany do montażu na antenie lub cokole
Połączona funkcjonalność
Możliwość łączenia i podziału pasywnego
Uniwersalny montaż
Możliwość dostosowania do różnych obiektów użytkowych
Rozszerzony zakres gwarancji
Poparte sprawdzonymi danymi dotyczącymi wydajności w terenie
Złącza światłowodowe: precyzyjny punkt końcowy
Zaawansowana technologia produkcji złączy
Złącza światłowodowe stanowią najbardziej wyrafinowane komponenty w procesie montażu kabla światłowodowego, a ich wydajność bezpośrednio wpływa na ogólną jakość sieci:
Precyzyjna produkcja komponentów
Produkcja okuć i polska
Tulejki złączy premium przechodzą-wieloetapową produkcję:
- Zielone korpusy ceramiczne są precyzyjnie-formowane i-wstępnie nawiercane
- Spiekanie w wysokiej-temperaturze pozwala uzyskać końcową gęstość i twardość materiału
- Precyzyjne szlifowanie osiąga docelową średnicę zewnętrzną (zwykle 2.499-2.500mm)
- Wiercenie otworów światłowodowych techniką laserową lub ultradźwiękową pozwala uzyskać precyzyjne otwory centralne
- Końcowe polerowanie pozwala uzyskać lustrzane wykończenie o kontrolowanej geometrii
Produkcja korpusów złączy
Obudowy złączy są precyzyjnie-formowane lub obrabiane maszynowo i obejmują między innymi:
- Mechanizmy mocowania okuć z kontrolowaną siłą mocowania
- Sprężynowe-mechanizmy pchające umożliwiające kontakt fizyczny
- Funkcje kluczowania zapobiegające nieprawidłowemu włożeniu
- Punkty integracji odciążenia naprężenia
- Znormalizowane interfejsy sprzęgające
Prace montażowe i polerskie
Wprowadzanie i przyczepność włókien
Proces montażu kabla światłowodowego do złączy przebiega kilkoma metodami:
- Zakończenie epoksydowe: Wstrzykiwanie kleju, wprowadzanie włókien, utwardzanie i rozszczepianie
- Zakończenie klejem anaerobowym: Żadne-systemy epoksydowe nie utwardzają się przy braku tlenu
- Mechaniczne zakończenie zaciskane: Fizyczne utrzymanie włókien bez klejów
- Wstępnie-polerowane systemy złączy: polerowanie fabryczne z-instalowanym na miejscu złączem mechanicznym
Polerowanie powierzchni czołowej
W przypadku zakończeń-na bazie żywic epoksydowych, wieloetapowe-polerowanie pozwala uzyskać wymaganą wydajność optyczną:
- Zgrubne polerowanie: usuwa nadmiar żywicy epoksydowej i wystających włókien (folia 12 μm)
- Polerowanie pośrednie: Poprawia jakość powierzchni (folie 3 μm i 1 μm)
- Końcowe polerowanie: Tworzy wykończoną geometrię (powłoka 0,3 μm)
Czas polerowania, ciśnienie i technika to precyzyjnie kontrolowane etapy procesu montażu kabla światłowodowego
Doskonałość produkcyjna: kontrola jakości w całym procesie montażu kabla światłowodowego
Zintegrowane Systemy Zarządzania Jakością
Wiodący producenci wdrażają kompleksowe systemy zarządzania jakością na każdym etapie procesu montażu kabla światłowodowego:
Kontrola przychodzącego materiału
- Testowanie światłowodów pod kątem tłumienia, geometrii i zgodności z testem sprawdzającym
- Weryfikacja wymiarowa elementu złącza przy użyciu sprzętu metrologii precyzyjnej
- Analiza chemiczna surowców i walidacja właściwości mechanicznych
- Programy kwalifikacji dostawców zapewniające stałą jakość materiałów
Monitorowanie-procesu
- Monitorowanie w czasie rzeczywistym-krytycznych parametrów podczas operacji łączenia, polerowania i utwardzania
- Statystyczna kontrola procesu identyfikująca trendy przed wystąpieniem defektów
- Programy kalibracji stacji roboczych utrzymujące dokładność sprzętu
- Programy szkoleń operatorów i certyfikacji zapewniające stałą technikę
Końcowe testowanie produktu
- 100% testowanie optyczne każdego zestawu (tłumienie wtrąceniowe, tłumienie odbiciowe)
- Losowe próby mechaniczne (wytrzymałość na rozciąganie, zginanie)
- Kontrola środowiskowa pod kątem niezawodności-aplikacji o krytycznym znaczeniu
- Obszerna dokumentacja obejmująca wyniki poszczególnych testów i dane umożliwiające identyfikację
Certyfikacja i zgodność
- Wiodący producenci-w branży posiadają najważniejsze certyfikaty:
- Certyfikat systemu zarządzania jakością ISO 9001:2015
- Zgodność z systemem zarządzania środowiskowego ISO 14001
- TL 9000 Zarządzanie jakością telekomunikacyjną dla dostawców usług
- Normy jakości lotniczej AS9100 do zastosowań wojskowych/lotniczych
- Standardy wiązek przewodów i kabli IPC/WHMA-A-620
Ciągłe doskonalenie procesu montażu kabla światłowodowego
Zaawansowane technologie produkcyjne
Wiodące firmy inwestują w-najnowocześniejsze możliwości produkcyjne:
- Zautomatyzowane systemy zakańczania zapewniające stałą jakość przy dużych nakładach
- Systemy kontroli wizyjnej wykrywające mikroskopijne wady powierzchni czołowej
- Zrobotyzowane systemy obsługi minimalizujące ryzyko skażenia ludzi
- Integracja z Przemysłem 4.0 z-monitorowaniem produkcji i konserwacją predykcyjną w czasie rzeczywistym
Badania i rozwój
Ciągłe innowacje napędzają ewolucję procesu montażu kabli światłowodowych:
- Nowatorskie konstrukcje złączy redukujące straty wtrąceniowe i poprawiające gęstość
- Zaawansowane materiały poprawiające ekologiczność i trwałość
- Optymalizacja procesu produkcyjnego obniżająca koszty przy jednoczesnej poprawie jakości
- Metodologie testowania nowej-generacji identyfikujące pojawiające się tryby awarii
